Закрытая и открытая схемы отопления
Классификация типов подключения:
Чаще всего потребитель отдает предпочтение водяной системе отопления в силу очевидных ее преимуществ. Однако и в этом случае необходимо определиться: устанавливать в доме открытую или закрытую схему.

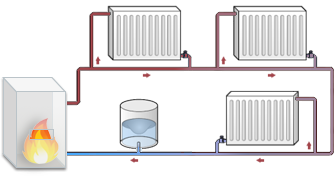

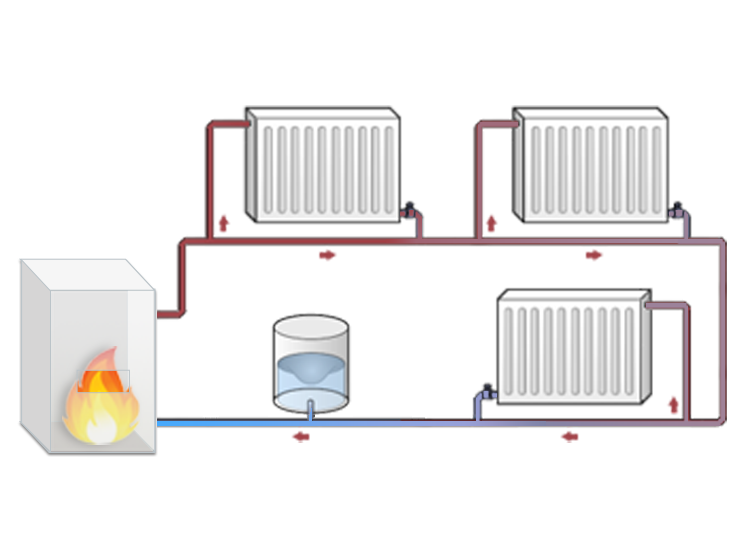

Открытая система отопления
Наиболее простой и энергонезависимой считается открытая система отопления. Принцип действия подобной схемы основывается на основных законах термодинамики. Нагретая вода, расширяясь, создает область повышенного давления на выходе из генератора тепла, в результате чего и создается циркуляция: теплоноситель устремляется в область пониженного давления, центральная точка которого находится на входе в котел.
Однако расширение воды при нагреве требует определенного запаса пространства, для чего и используется расширительный бачок в самой верхней точке системы. У него отсутствует герметичность и он контактирует с атмосферой. Поэтому такая схема в частном доме и называется открытой.
 Угол наклона должен составлять 0,005 % - 0,01 % к радиаторам от высшей точки.
Очевидно, что в качестве теплоносителя в данном случае следует использовать только воду, потому что все остальные жидкости значительно быстрее испаряются. В дополнение к этому в открытой системе отопления придется постоянно контролировать уровень воды, возобновляя ее объем после потери в процессе испарения. Если не выполнить это своевременно в трубопроводе могут образоваться воздушные пробки, а затем наступит перегрев теплоносителя с аварийной ситуацией.
 |
- упрощенная схема и энергонезависимость;
- несложное обслуживание;
- быстрый запуск и остановка.
|
|
 |
- трубы большого диаметра сложно вписать в интерьер;
- высокая подверженность коррозии из прямого контакта с атмосферой через расширительный бачок;
- риск завоздушивания;
- медленное прогревание помещений и низкий КПД.
|
Особенности эксплуатации
Чтобы правильно эксплуатировать открытую систему отопления, следует выполнять некоторые рекомендации:
- осуществлять нагрев теплоносителя постепенно, чтобы избежать закипания;
- не оставлять воду в неиспользуемом трубопроводе на зимний период, чтобы не допустить размерзания системы;
- котел должен устанавливаться в самом низком месте в частном доме, а расширительный, как правило, не чердаке с обязательным утеплением резервуара.
Так как открытая схема использует естественную циркуляцию, то можно сэкономить на приобретении циркуляционных насосов. Однако при этом в трубопроводе не должно быть прямых углов, и вообще количество поворотов и соединений рекомендуется свести к минимуму.
Требования к трубопроводу
Диаметр трубы на выходе из котла используется максимальной большой: до 100 м² - 40 мм, свыше 100 м² - 52 мм и больше. К точке входа диаметр сужается, что и создает разницу в давлении;
Сфера использования
Такая схема применяется только в тех частных домах, которые имеют один этаж и сравнительно небольшую площадь, не более 150 м². В остальных случаях использование подобной системы сопряжено с высокими материальными издержками. Лучше всего использовать энергонезависимый генератор тепла, благодаря чему из-за отключения питания не нарушается процесс циркуляции.

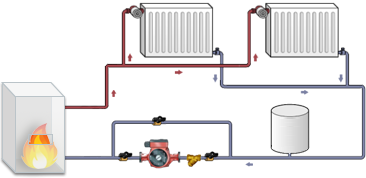

Закрытая система отопления
Также в частном доме довольно часто применяется схема теплоснабжения закрытого типа, основным отличием которой является наличие циркуляционного насоса и расширительного бака мембранного типа. отличительной чертой становится и принцип действия такой схемы, в которой уже нет необходимости создавать высокое давление, а это означает, что снимаются многие ограничения для естественной циркуляции.
При использовании антифриза в случае остановки система не размерзнет
В закрытой системе отопления нагретый теплоноситель разгоняется по всему трубопроводу и точкам теплопередачи посредством насосного оборудования.Так как, котел и расширительный бак устанавливается в выбранном для них месте, а трубы используются любого диаметра.
|
- высокая теплоотдача;
- сохранение теплоносителя, что особенно важно при использовании дорогостоящего антифриза;
- значительно выше срок службы котла, благодаря низким перепадам между температурами носителя на входе и выходе;
- ускоренный прогрев помещений.
|
|
|
- закрытая схема системы отопления зависит от подачи электроэнергии;
- расширительные мембранные баки значительно больше по объему.
|
Особенности эксплуатации
- Ошибочным решением считается излишнее уменьшение диаметра трубы, что может привести к повышенному сопротивлению и быстрому выходу из строя насоса.
- Для удобства можно синхронизировать работу насосного оборудования с комнатным термостатом, чтобы котел автоматически включался при понижении температуры.
- Из-за отсутствия испарения нет необходимости проверять уровень воды при закрытой системе отопления.
Благодаря отсутствию контакта с атмосферой при данной схеме можно использовать в качестве теплоносителя не только воду, но и различные антифризы, что позволяет снизить риск коррозии.
Требования к трубопроводу
Закрытая система отопления схема базируется на принудительной циркуляции, поэтому монтаж трубопровода может осуществляться без использования наклона и в любом сочетании с дизайном интерьера.
Сфера использования
Закрытая система отопления эффективна на любых площадях, она успешно функционирует не только в больших частных домах, даже имеющих несколько этажей, но и на огромных производственных объектах.
