Перед тем как произвести разводку труб необходимо определиться с системой отопления загородного дома,
составить схему коммуникаций, подобрать водоснабжение и водоотведение.
Существуют различные схемы отопления частного дома, выбор определенного типа зависит от площади помещения, этажности, предполагаемого бюджета, типа крыши и наличия подвала.

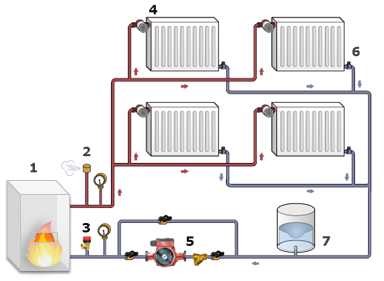

Основные звенья отопительной системы
Котел
Термостатический клапан
Предохранительный клапан
Радиатор
Циркуляционный насос
Шаровый кран (вентиль)
Мембранный расширительный бак
Очень важным параметром в выборе наиболее подходящей схемы является место расположения котла отопления. При этом необходимо учитывать, что агрегат, как центр нагрева, должен размещаться ниже горизонтального центра точек остывания или радиаторов. В таком случае создается соответствующее гравитационное давление. Лишь после того, как будет конкретно определена площадка под установку отопительного устройства, следует приступать к разметке монтажа остальных элементов:
трассировки труб для подводки воды;
стояков;
позиций радиаторов.
Последние, как правило, монтируются непосредственно под оконные проемы. С точки зрения законов физики, это самый оптимальный вариант, т.к. теплый воздух, поднимаясь к потолку, дополнительно обогреет поверхность стекла и внутреннюю раму, создавая тем самым условия для устранения «плачущих» окон и смещения точки росы. Следует соблюдать для оптимальной теплоотдачи следующие расстояния:
до подоконника – 10 см;
до пола – 10 см;
до стены – до 5 см.
Важно! Выбирая ту или иную схему монтажа отопительных элементов в жилом доме, постарайтесь избегать большого количества изгибов, а также прямых участков труб с большой протяженностью. Данные факторы являются основной причиной замедления циркуляции воды, что в значительной степени ухудшает результативность функционирования всей отопительной системы.
Однотрубная и двухтрубная системы отопления:

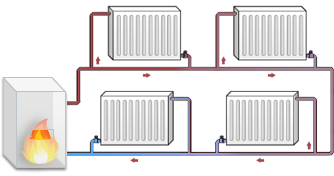

Наибольшее распространение получила однотрубная схема создания отопления в частном доме, которая применяется для объектов, обладающих большой площадью, и для многоквартирных домов. Устанавливаются системы подобного типа по двум вариантам. Первый вариант – наиболее распространенный в виду упрощенного монтажа – называется проточным и последовательно соединяет все радиаторы. Во втором варианте часть теплоносителя из стояка движется в верхние батареи, другая же часть передается по стояку к расположенным внизу обогревательным приборам. В этом случае есть возможность регулировки объема поступающей горячей воды посредством установленных на каждую батарею кранов.
Однотрубная схема
Двухтрубная схема
небольшой расход труб
естественная циркуляция теплоносителя
низкая стоимость монтажа
малые типоразмеры соединений
возможность поэтажного подключения
Тº в радиаторах примерно одинакова
большие теплопотери
невозможность регулировки
отключение всей системы целиком
большой расход труб
множество соединений
Схема предоставляет массу преимуществ, начиная с внушительной экономии расходных материалов и заканчивая уменьшением количества труб в дизайне интерьера.
Ограничения:
Однако подобная методика характеризуется массой недостатков. Нагретый теплоноситель транспортируется снизу вверх и, проходя через радиаторы, обогревает помещения. После этого вода спускается в помещения нижних этажей, при этом потеряв значительный объем тепла. В результате быстрого уменьшения температур, вниз теплоноситель приходит практически остывшим. Вследствие этого нижние отопительные точки должны состоять из увеличенного количества радиаторов, чтобы иметь оптимальную теплоотдающую поверхность. Кроме того, отсутствует возможность запустить систему отопления жилого дома только для одного этажа, что создает трудности для владельцев недвижимости в несколько этажей.
Для монтажа однотрубной разводки схемы отопления используются только стальные трубы, а также радиаторы чугунные, алюминиевые или из стали, которые обладают высокой теплоотдачей.
Использование однотрубных систем возможно только в тех домах, которые имеют свободное чердачное помещение, где и должна выполняться верхняя разводка труб.

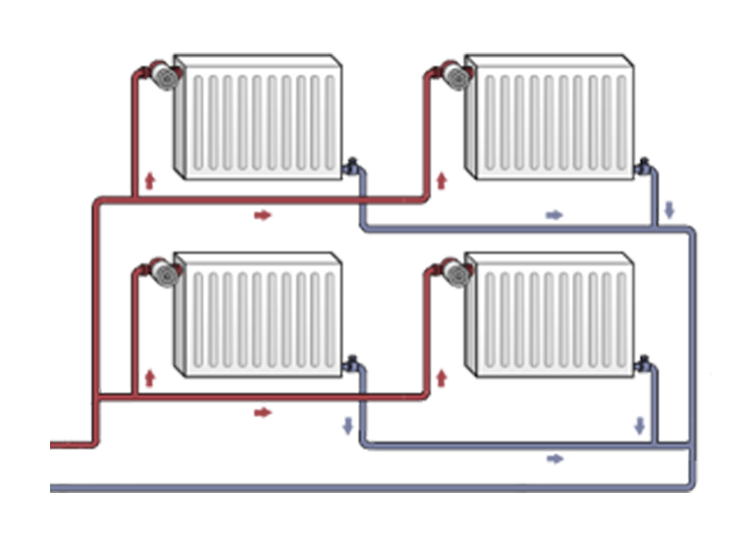

В двухтрубной схеме отопления для частного дома водный теплоноситель проходит одновременно и по радиаторам, и по магистральной линии, что позволяет добиться равномерного прогрева всех отопительных батарей в каждом помещении. Потребитель в данном случае имеет возможность выбирать любые радиаторы для установки, согласно собственным предпочтениям и дизайна интерьера. Также снимаются ограничения и по монтажу батарей внутри стены или за декоративными панелями. Дополнительным преимуществом подобной схемы является и превосходная возможность по регулированию режимов функционирования в каждой точке теплоснабжения.
Ограничения! У двухтрубной системы водяного теплоснабжения подобных требований не существует: обладая вертикальными стояками с нижней либо верхней разводкой, она эффективно может использоваться как для одноэтажных домов, так и объектов, имеющих несколько этажей.
Схемы отопления с естественной и принудительной циркуляцией
В проектировании отопительных систем жилого дома используются и различные схемы создания циркуляции теплоносителя. Существуют два таких типа – естественная и принудительная.
Схема с принудительной циркуляцией
Схема с естественной циркуляцией
повышенный шум насоса
система энергозависима
дорогостоящее оборудование
простота реализации
долговечность
использование природных законов
произвольный выбор диаметра труб
использование недорогих труб меньших диаметров
поблочная регулировка температуры
ограниченный радиус
медленный старт
вероятность замерзания системы при простое
Естественная или гравитационная циркуляция применяется в жилых и общественных зданиях достаточно часто, что обусловлено простотой монтажа такой отопительной системы, а также высокой надежности и экономичности. Она сохраняет актуальность и в силу различных преимуществ:
абсолютная энергонезависимость, т.е. в случае отключения электроэнергии циркуляция водного теплоносителя будет сохранена даже при остановке насосного оборудования;
Однако необходимо знать и о недостатках естественной циркуляции:
достаточно проблематично осуществлять регулирование температурного режима в каждом помещении;
потребность в монтаже большего количества труб и иных расходных материалов;
для качественного функционирования подобной отопительной системы рекомендуется использовать трубы достаточно большого диаметра, чтобы не возникали препятствия для распространения теплоносителя;
запрет на использование радиаторов, имеющих современный дизайн, т.к. во многих таких элементах предусмотрено узкое сечение;
сложности просчета соответствующего угла уклона в пространственном размещении труб, выполнить который способен только инженер-теплотехник;
дизайн интерьера придется дополнять чужеродными для него элементами или создавать проект таким образом, чтобы все трубы были скрыты.
Принудительная или искусственная циркуляция водного теплоносителя базируется на принципе доставки горячей воды к точке остывания посредством насосного оборудования. Соответственно, в комплектацию подобной отопительной системы включен циркуляционный насос, отвечающий за эффективную циркуляцию горячей воды, и расширительный бак, необходимый для отвода излишней жидкости. Данный подход сопряжен со следующими преимуществами:
быстрая транспортировка теплоносителя по системе, а значит и более ускоренный прогрев помещения;
снижение потерь тепла, и как следствие, экономия энергоресурсов;
упрощенный монтаж с существенной экономией расходных материалов, которая дополняется возможностью приобретения труб с небольшим диаметром;
возможность использования радиаторов всех типов, в том числе и более эстетичные современные варианты;
сохранение дизайна интерьера, т.к. трубы можно проложить в пространстве напольным покрытием.
С учетом всех положительных аспектов схема системы с принудительной циркуляцией теплоносителя для частного дома имеет большую привлекательность и неоднократно доказала свою эффективность.

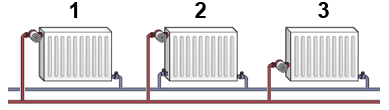

Перекрестное, нижнее и верхнее подключение радиаторов
Важными компонентами систем отопления жилого дома являются теплообменники или точки охлаждения теплоносителя. Существуют различные варианты их исполнения, но для любых моделей используются следующие типы подключения:
Наиболее распространенным является одностороннее подключение из-за простого монтажа: с одной стороны радиатора подсоединяется обратка и подача теплоносителя,которая находится ближе всего к стояку с горячей водой. Специальная заглушка ставится сверху и снизу с другой стороны, также для удобства сверху можно разместить кран Маевского. Трубопроводы можно подключить по различной схеме «сверху-снизу», но подсоединение обратки снизу, а подачи, соответственно, сверху повышает эффективность точки обогрева на 5-7%.
Преимущества данной схемы:
батареи, используемые в отоплении, имеют более высокий коэффициент полезного действия с выдачей номинальной;
прекрасные рекомендации по использованию в многоэтажных объектах.
Ограничения:
использование такой схемы подключения точек охлаждения возможно только в том случае, если количество секций в отопительных батареях не превышает 15 единиц. В обратном случае теплопотери резко возрастут.
Важно! Одностороннее подключения и его расчет следует выполнять только квалифицированным специалистам. Ошибки могут привести к нерациональному расходованию энергоресурсов.
Перекрестное подключение схемы отопления частного дома
Принцип перекрестного или диагонального подключения основывается на подсоединении стояка с горячей водой к отопительным элементам, имеющих большое количество секций. Проходящий по специальной конструкции теплоноситель в равной степени распределяется по батареям, обеспечивая их максимальную отдачу тепла. В этой схеме монтаж производится по следующему принципу: подводящая теплоноситель труба подключается к верхнему патрубку точки охлаждения с одной стороны, а отводящая часть к нижнему элементу, но уже с обратной стороны.
Преимущества данной схемы:
отсутствие ограничений по количеству секций, в том числе для частных домов можно использовать радиаторы длиной от двух метров и больше;
максимальный коэффициент теплоотдачи батареи;
минимальные теплопотери – до 2%;
максимально эффективны с точки зрения дизайнеров, т.к. есть возможность подключения труб к радиаторам отопления посредством уголков для того, чтобы упрятать стояки в стены.
Ограничения:
оптимально использовать подобный тип соединения точек охлаждения в том случае, когда длина батарей в четыре раза больше высоты радиаторов;
сложности монтажа в случае подключения секций от одного стояка, в таком случае обратный трубопровод придется разворачивать под большим углом, что значительно ухудшит дизайн интерьера.
Такой тип подключения считается наиболее рациональным.
Схема системы отопления с нижним подключением
Главной особенностью нижнего или напольного подключения является подвод труб к нижним патрубкам радиаторов. Особо эффективен подобный тип подключения для частных домовладений, и квартир, где есть возможность монтажа труб подвода теплоносителя в полу.
Преимущества данной схемы:
минимальные издержки при монтаже системы отопления;
возможность использования современных радиаторов с нижним подключением.
большинство моделей батарей с нижним присоединением в заводских условиях комплектуются термостатическими вкладышами для установки терморегуляторов, позволяющих создавать оптимальные температурные условия в каждом помещении в отдельности.
Ограничения:
высокие потери мощности батарей – до 14%;
неравномерный нагрев теплообменников, т.к. теплоноситель проходит по низу секций, оставляя верх непрогретым;
данный способ более эффективен для панельных радиаторов, использование чугунных секций запрещено;
обязательно требуется использование аварийных узлов отключения, чтобы в случае повреждения трубопровода или мест соединения избежать существенного затопления помещения;
сложности монтажа, связанные с необходимостью четкого расчета места расположения радиаторов;
стоимость батарей с таким подключением из использования термостатических вкладышей в среднем на 10% выше, чем на иные аналоги.
Важно! Используя нижнее подключение, следует четко придерживаться рекомендаций по подсоединению подачи и обратки, которые могут располагаться как в разных концах батареи, так и с одной стороны. В случае ошибки теплопотери могут достигнуть 60%.
Не только схема размещения, но и методика декорирования теплообменника определяет коэффициент их полезного действия. Как правило, точки охлаждения находятся под окнами, что позволяет удерживать показатели теплопотерь на уровне в 7%. Если подоконник сильно закрывает стены, то этот результат увеличивается на 4%, а если при этом использовать в декорировании экран, то в итоге процент потерь достигнет 20. Использование различных вариаций размещения радиаторов и схем их подключения можно добиться самых минимальных показателей нерационального расходования энергоресурсов.
В дополнение к этому следует установить и воздушные клапаны, посредством которых можно удалять воздушные пробки. В процессе функционирования водяной системы отопления периодически в трубах и батареях образуются воздушные пробки, которые негативно влияют на эффективность теплоотдачи.
Удалять их рекомендуется в середине сезона использования отопительной системы.
